「VAIO Duo11」をまたまた分解！SSD換装でついに最大容量「1TB」に！

ついにやっちゃいました！
VAIO Duo11のSSD換装で、現最大容量の1TBに！
っていってもお客様のDuo11がね！ってお話し。



以前自分のVAIO Duo11をSSD換装したネタをブログで公開してたんですが、
僕は512GBに換装したの覚えていますか？
＞「VAIO Duo11」を分解してSSD大容量化＆Wi-FiカードAC化！

このブログを見て
ぜひ交換してほしいと頼まれたので大容量化のお手伝いをさせていただきました。
で、聞くと現在512GBで1TBにしたいと。
いっ、1TBですかぁ～！

ついに来ましたね！強者が！（笑）
モバイルで1TBって凄すぎですよね！
僕も1TB換装に興味ができたので協力することに。

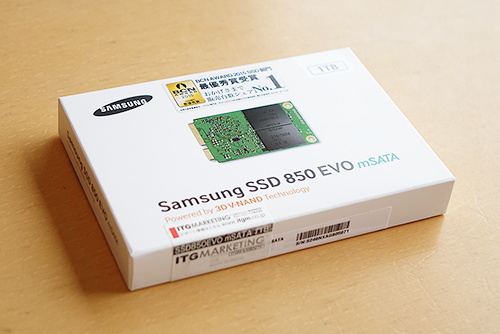

用意してもらった「mSATA 1TB SSD」はこれ！

Samsung製 mSATA 1TB
・Samsung SSD 1TB 850 EVO mSATA ベーシックキット MZ-M5E1T0B/IT




う～ん、眩しすぎる！（笑）




自分がSSDを交換した時は分解が初めてだったので、

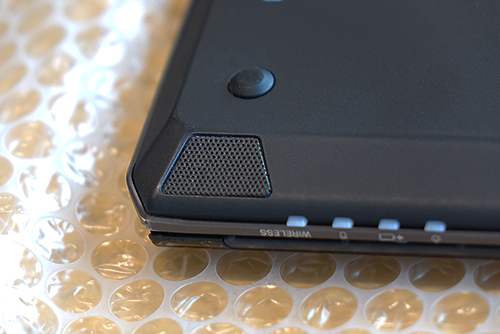

最大難関のこのスピーカーグリルを外すのに急ぎ過ぎて綺麗に取ることができませんでした。
今回は自分のPCではないので、綺麗に剥がすのを心がけてみました。

それではメス（笑）←ガンプラ用のデザインナイフだろ！




過度な負荷を一切与えずに、
時間をかけてくっついてるテープがピリピリ外れていくのを感じならら慎重に外していきます。




ん～グッド！　我ながら完璧に外せたかなと。
薄い金属部のスピーカーグリルに歪み無し。




粘着部です。
問題は金属のグリル部と粘着テープの剥離。
若干外れた感はあったんですがとりあえず外れることなくうまく取れました。
もう片方も慎重に外してまずは１つ目の難関をクリア。




これで内部にアクセスできます。
分解内容はこちらのブログを参考にしていただければなと思います。
＞「VAIO Duo11」を分解してSSD大容量化＆Wi-FiカードAC化！
※お約束ですが分解は自己責任でお願いいたします。




外したネジやパーツは無くさない、わからなくならないようにマグネットシートの上に。
100均で揃うので便利ですよ（笑）




せっかく開けたので内部にたまった埃を除去。




掃除も終わったのであとはSSDを交換するだけ。
ただし、なかなかSSDが外せず...
512GBのタイプだからなのか？
自分のを分解したときはそんなに苦労しなかったと思うんですが
仕方がないのでもっとバラシて壊さないように外していきました。




ふうぅ～なんとか外せました。




なかなか外せなかったのがこのシリコン放熱シートの関係かな。
256GBでもこのシリコンシートがついているんですが、
512GBは厚みの関係なのかな？
余裕なく収まっててシリコンシートの関係で吸い付いてスライドがなかなかできなかった。




もともと内蔵してたSSDがサムスン製の512GB「MZMTD512HAGL」でした。
そして今回換装するサムスン製の1TB SSD「MZ-M5E1T0B/IT」です。
サイズは特に厚みを感じることはありませんでした。




それにしてもたったこのサイズで1TBですかぁ～。凄い時代ですねぇ～。




どっちが裏か表かわからないけど、反対側です。




SSDを換装して作業完了。




ここまで戻せば一安心。




スピーカーグリルも無事綺麗に戻せました。
後は電源を入れて起動を確認するのみ。

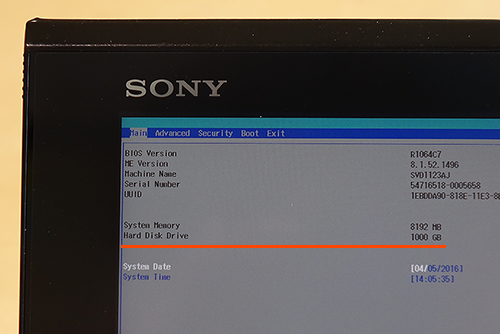

まずはBIOSでの認識を確認。　無事認識してました！
OS起動もできるのかをテストするために、元の512GBのSSDをコピーすることに。

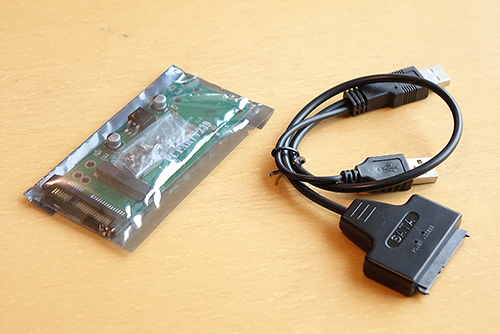

そこで用意したのがこれ！（と言ってもお客様が用意されたものなんですが...）
パッケージじゃわかりませんよね。




中身はこれ！
mSATAをSATAに変換し、USB接続できる変換アダプターです。


・MacLab. mSATA ( Mini SATA ) → 2.5インチ SATA 変換 アダプター

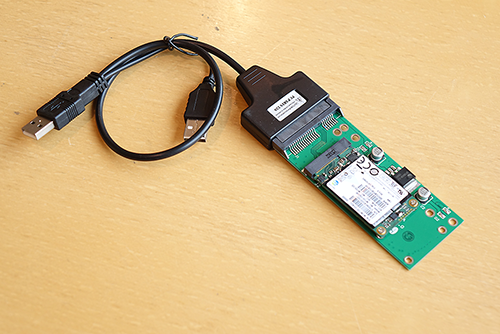

変換アダプターに内蔵してた512GBのSSDを取り付けます。




これで取り付けが完了。
SSDを差し込むときは斜めに挿し込んで倒してネジ止め。
ネジはあらかじめついているので取り付ける前に外しておこう。




簡単にディスククローンするために「Acronis True Image」を使います。
Acronis True ImageのCDのブータブルディスクで起動します。




CDブートできたら「ツールとユーティリティ」から「ディスクのクローン作成」を選択。




ソースディスクはもちろん、USB接続した512GBのSSD。
実容量は476.9GBでした。




ターゲットディスクは、今回換装した1TBのSSDです。
実用量は931.5GBでした。

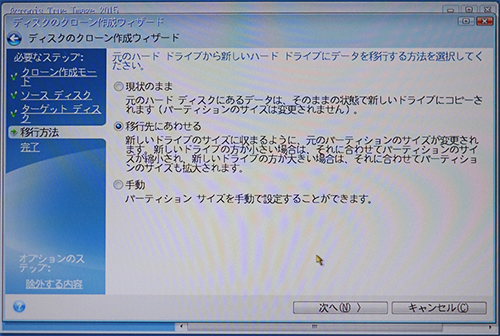

今回512GB→1TBだけど、Acronis True Imageのディスククローンを利用すれば
移動先の容量サイズに合わせてコピーすることができる。




こんな感じで後からパーティションをいじることなく、ベストな状態にしてくれます。
それでは実行。




あとはコピーが終わるのを待つだけ。楽にディスク内容をまるまるコピーできました。




無事に起動して量量を確認。
謎のDドライブはおいておいて(謎)、良いですねぇ～モバイルなのに超大容量！




いかがでしたか？
3年前のVAIOですが、今でもSSDのおかげで超快適ですよね！
ただし、当時その容量で良かったとしてもだんだん空き容量は減っていくはず。
今回1TBに換装したので、また長くVAIOを愛用して使っていただけたらなと思います！
